工程施工安全標準化做法


一、住建部施工安全舉措
住房城鄉建設部對發生事故的地區要采取的四項措施:
1、發生死亡5人以上事故,住房城鄉建設部將赴事故現場了解情況,并召開新聞發布會通報事故情況。
2、對發生較大及以上事故的責任企業,一年內不得承接新的工程項目。
3、對事故頻發、造成惡劣影響的地區,住房城鄉建設部責令當地主管部門在一定范圍內開展停工檢查,切實消除隱患后方可復工。
4、住房城鄉建設部將對每起較大及以上事故的查處工作進行掛牌督辦,督辦是否符合時限要求、督辦是否合法合規、督辦是否處罰到位。對事故的查處情況,將在相關媒體曝光。

二、土方工程施工安全生產具體標準
(一)安全防護
1、臨邊防護
工程施工安全標準化做法_1

基坑臨邊防護示意圖
工程施工安全標準化做法_2

基坑臨邊防護護欄立面圖
說明:
(1)深度超過2m 的基坑施工必須有不低于1.5m 的臨邊防護欄桿,基坑防護欄桿距坑邊距離應大于0.5m。
(2)當基坑開挖深度超過3m(含3m)或雖未超過3m 但地質條件和周邊環境復雜的基坑(槽)支護應編制專項支護方案。達到一定規?;褂Π垂娣兌笞櫓衣壑ぶЩし槳?。
(3)基坑施工設置基坑外側排水溝尺寸應根據項目所在地具體情況及當地年降水量經計算確定。
(4)基坑周邊不得堆放物料、機具等較大負荷的物料?;幽詒匭肷柚米ㄓ萌嗽鄙舷巒ǖ?,防護欄桿應刷警示色,間距為300-400mm。
2、基坑臨邊防護—基坑上下爬梯
工程施工安全標準化做法_3

簡易爬梯上行圖
工程施工安全標準化做法_4

踏步構造
工程施工安全標準化做法_5
簡易爬梯下行圖
說明:
(1)基坑內上下人員通道設置簡易上下鋼爬梯,立桿鋼管打入土體不小于600mm。
(2)腳踏板采用1200x300x20木板,踏面設置兩道30x15防滑木條。
(3)鋼管采用扣件連接。
(4)爬梯兩側應設置高度不小于1200mm 的鋼管扶手欄桿,鋼管刷黃黑相間油漆,兩側設置密目網,立桿間距1500mm。

(二)臨時用電
1、配電箱
工程施工安全標準化做法_6

一級配電箱示意圖
工程施工安全標準化做法_7

一級配電箱防護立面點這免費下載施工技術資料
工程施工安全標準化做法_8

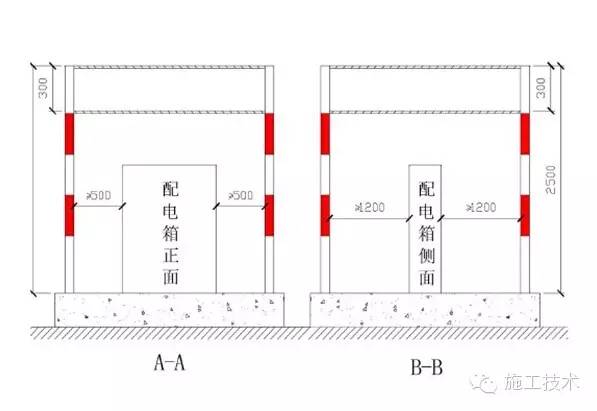

一級配電箱節點詳圖

說明:
(1)配電箱防護棚可采用方鋼或圓鋼制作,穩固安置在混凝土承臺上。
(2)頂部采用雙層硬防護。上層有防雨措施,并設不小于5%坡度的排水坡。
(3)雙層硬防護間的防護棚外立面掛藍底白字的安全宣傳標語:加強安全用電,防止觸電傷害。防護棚正面15 號提示牌,側面掛中建標識。
(4)配電箱欄桿刷紅白相間警戒色。
(5)配電箱與防護棚之間的距離如圖所示。

2、分配電箱
工程施工安全標準化做法_9

二級配電箱防雨棚示意圖
工程施工安全標準化做法_10

二級配電箱防雨棚側立面
工程施工安全標準化做法_11
二級配電箱防雨棚正立面
說明:
(1)防雨棚外檐尺寸應大于200,原則上是避免雨水進箱內。
(2)底座采用磚砌,表層水泥砂漿抹面。
(3)配電箱左側張貼中建標識,左上角編號牌,右側警示標識,右下角為“已接地”標識。

3、電纜埋設與架空
工程施工安全標準化做法_12

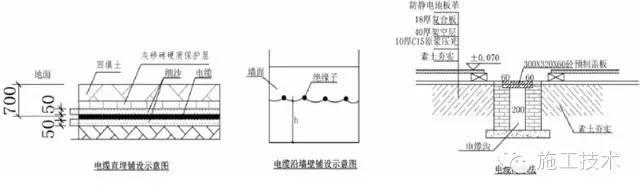

電纜線埋地與架空
工程施工安全標準化做法_13

設備與開關箱
說明:
(1)每臺設備配備專用開關箱,單機開關箱宜安裝牢固??叵渲Ъ芩⒑彀紫嗉渚瀋?。
(2)固定設備采用固定式開關箱,開關箱箱體中心距地面垂直高度為1400mm~1600mm。移動設備開關箱安裝在支架上,支架可固定在設備外殼或設備吊籠上。
(3)設備電源線應穿管?;?。固定設備水平電源線采用PVC 管埋地敷設,PVC 管直徑為電源線直徑的1.5 倍。
(4)設備距離開關箱水平距離不得大于3000mm。
(5)設備應定期保養,安全裝置靈敏有效,確保正常運行。
(6)施工現場臨時用電必須采用TN-S 系統。
(7)施工現場電纜線鋪設必須埋地或架空,做法見上圖。

(三)臨時設施
1、木工房
工程施工安全標準化做法_14

木工房效果圖
說明:
(1)施工現場采用封閉式木工加工棚,有防火、防塵、降噪措施。
(2)加工棚屋頂、屋檐為藍色,墻面為白色,門套、窗套、外墻四角及底邊為藍色。
(3)門的上方,屋檐下噴涂中建標識和加工棚名稱。門左側掛平平安安提示牌,并擺放足夠數量的有效滅火器材。

2、鋼筋加工棚
工程施工安全標準化做法_15

鋼筋加工棚效果圖
工程施工安全標準化做法_16

鋼筋加工棚立面圖
說明:
(1)鋼筋加工棚的搭設不僅要滿足規范和使用要求,而且防雨、防風、防砸、整潔美觀,并掛中建安全宣傳標語。鋼筋加工區地面應進行硬化處理。
(2)在塔吊半徑范圍以內必須采取雙層防護,半徑以外可采用單層防護,角鋼與立柱螺栓連接,易于安拆。圖示尺寸可根據現場條件確定,但形式不得隨意改動。
(3)開關箱安裝在同一高度,電箱中心距離地面1.5m。

3、危險品倉庫
工程施工安全標準化做法_17
危險品倉庫效果圖
工程施工安全標準化做法_18

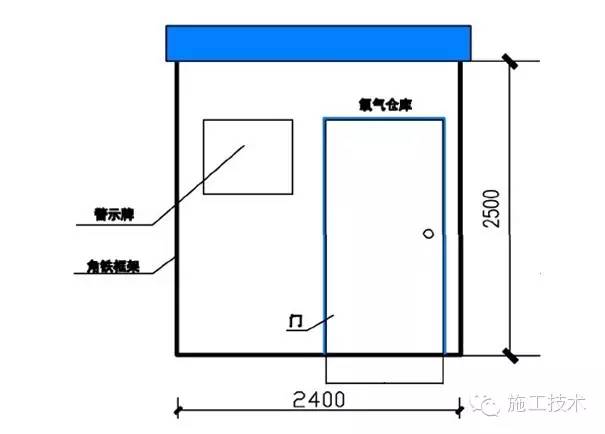

危險品倉庫正立面圖
工程施工安全標準化做法_19

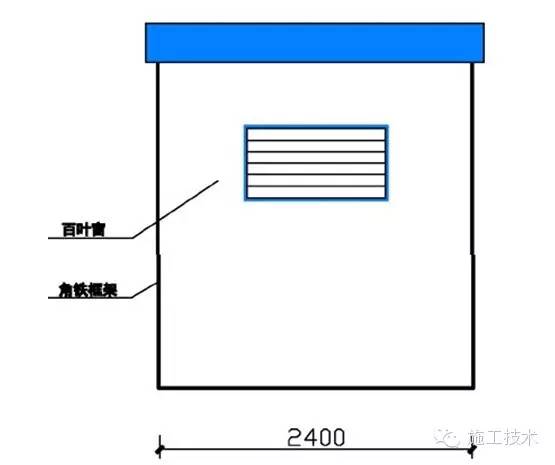

危險品倉庫側立面圖
說明:
(1)移動式氧氣、乙炔瓶倉庫采用角鋼骨架,正立面懸掛警示標識牌并明確負責人。
(2)圖示尺寸可根據現場情況確定,但形式不得隨意更改。
